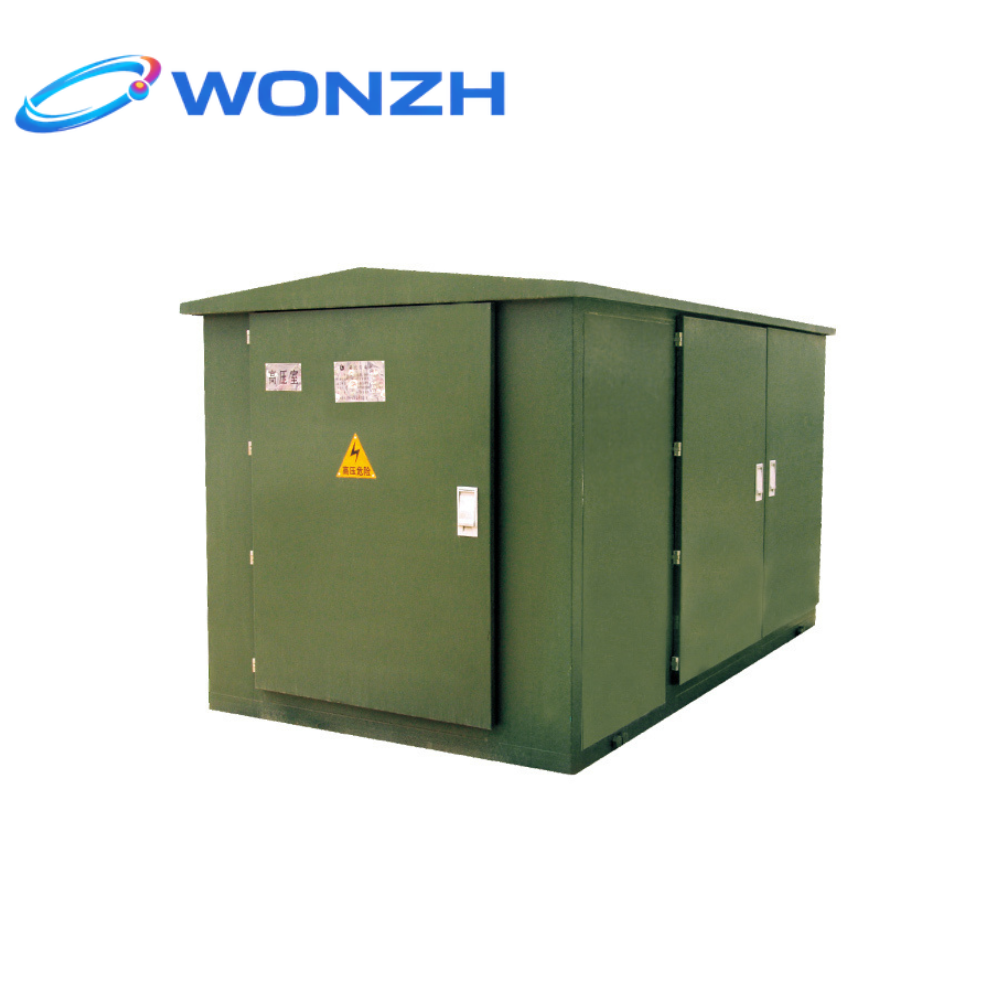

El transformador elevador específico para energía eólica y solar de la serie ZGS13 es una unidad de transformador compacta integrada de tipo subestación diseñada para sistemas de generación de energía renovable.

Combina los siguientes componentes en una estructura compacta:

• Núcleo y bobinado del transformador
• Aparamenta
• Fusibles
• Cambiador de tomas
• Equipos auxiliares

La unidad utiliza aceite aislante de transformador como medio de aislamiento y refrigeración, lo que garantiza un alto rendimiento y un funcionamiento estable.

Está diseñado para convertir la energía generada a partir de:
👉 0,69kV (0,27-1,14kV)
en
👉 10kV o 35kV nivel de media tensión

para la transmisión a la red a través de cables subterráneos o líneas aéreas.

---

🔹 Ámbito de aplicación

Muy utilizado en:

• Sistemas de generación de energía eólica
• Centrales solares fotovoltaicas
• Subestaciones de captación de energías renovables
• Proyectos de energía distribuida

---

Características principales

✔ Diseño altamente integrado

• Transformador + aparamenta + dispositivos de protección integrados en una sola unidad
• Estructura compacta adecuada para la instalación en exteriores

👉 Reduce la complejidad del sistema y el coste de instalación.

---

✔ Conversión de potencia escalonada

• Convierte la salida de generación de baja tensión a media tensión
• Admite requisitos de conexión a la red

👉 Esencial para los sistemas de transmisión de energías renovables

---

✔ Aislamiento sumergido en aceite y sistema de refrigeración

• Utiliza aceite aislante como:
  • Medio de aislamiento eléctrico
  • Medio de disipación del calor

👉 Garantiza un funcionamiento estable a largo plazo

---

✔ Instalación rápida y despliegue sencillo

• Diseño premontado en fábrica
• Mínimo trabajo de instalación in situ

👉 Ideal para parques eólicos y solares remotos

---

✔ Alta seguridad y fiabilidad

• Estructura totalmente cerrada
• Sistema de protección integrado (fusibles + interruptores)

👉 Adecuado para entornos exteriores difíciles

---

Eficiencia energética y respeto por el medio ambiente

• Diseño de bajas pérdidas
• Rendimiento térmico optimizado
• Funcionamiento respetuoso con el medio ambiente

---

✔ Configuración de tensión flexible

Soportes:

• Entrada de 0,69 kV (intervalo de 0,27-1,14 kV)
• Opciones de salida de 10kV / 35kV

---

🔹 Principio de funcionamiento

1. La electricidad generada por aerogeneradores o inversores fotovoltaicos entra en el transformador
2. La tensión pasa de baja a media tensión
3. La energía se transmite al sistema de recogida a través de:
   • Cables subterráneos
   • Líneas aéreas
4. La energía se suministra a la subestación eólica/solar para su integración en la red

---

🔹 Resumen de ventajas

• Diseño compacto integrado para sistemas de energía renovable
• Instalación y puesta en marcha rápidas
• Alta fiabilidad y seguridad de funcionamiento
• Adecuado para entornos exteriores difíciles
• Admite requisitos de tensión a nivel de red
• Bajo mantenimiento y larga vida útil

---

PREGUNTAS FRECUENTES

1️⃣ ¿Para qué sirve un transformador elevador ZGS13?

Se utiliza para:
👉 Aumentar la tensión de los sistemas de generación eólica o solar hasta el nivel de transmisión de la red (10kV o 35kV).

---

2️⃣ ¿Dónde está instalado?

Se utiliza habitualmente en:

• Parques eólicos
• Centrales solares fotovoltaicas
• Subestaciones de energías renovables

---

3️⃣ ¿Por qué se llama transformador compacto de subestación?

Porque se integra:

• Transformador
• Aparamenta
• Dispositivos de protección

👉 En una unidad prefabricada

---

4️⃣ ¿Qué lo hace adecuado para proyectos de energías renovables?

• Despliegue rápido
• Resistencia a la intemperie
• Conversión de tensión estable
• Bajo mantenimiento

---

5️⃣ ¿Utiliza refrigeración por aceite?

Sí, utiliza:
👉 Aceite aislante tanto para refrigeración como para aislamiento
